分析儀與臭氧系統的連接：全流、旁通、排氣模式

臭氧分析儀必須連接到臭氧系統，以便足夠的樣氣流過比色皿。流速有一個下限和一個上限。理論上， 很低限是由臭氧在進入酒杯的過程中分解給出的。但是分解率很低，實際上，只要儀器內部沒有變臟，它就不會起任何作用。更重要的是從臭氧系統中取出樣品和比色皿中的臭氧測量之間的時間延遲。這個死區時間很重要，例如用于控制臭氧發生器濃度輸出的自動控制系統。



流速的上限由樣品在通過比色皿窗口之間非常狹窄的間隙期間不可避免的壓降給出。由于在光度臭氧測量期間樣品氣體的壓力必須使用比色皿入口或出口處的壓力傳感器來檢測，因此比色皿內的任何壓降都會導致測量壓力的不確定性，理想情況下應該是試管內。如果壓力測量的不確定度必須小于例如 0.3%，并且如果壓力約為 1 個大氣壓，則比色杯入口和出口之間的壓降不得高于 1 個大氣壓的 0.6%，或約 6 mbar （因?yàn)樵嚬軆?nèi)的壓力大約位于試管入口壓力和出口壓力的中間）。



對于 BMT 臭氧分析儀，我們建議樣氣的流速約為每分鐘 0.1 至 1 升。如果樣品提取點和分析儀之間的距離很短，例如只有 50 cm，即使流速低于 0.1 l/min 也是可能的。連接管的長度越短，內徑越小，流量可能越低。對于例如 200 g/m3 的測量范圍，比色皿的內部容積約為 50 微升。每秒更換比色皿內的樣氣十次只需要每分鐘 0.03 升的流速。但是時間延遲會很長：

對于長度為 50 厘米、內徑為 3 毫米的連接管，延遲約為 7 秒。在每分鐘 0.3 升的情況下，時間延遲僅為 0.7 秒（參見 7.）。



臭氧分析儀全流式連接是指臭氧系統中流動的臭氧總量全部通過分析儀。我們建議在系統流速高達每分鐘約 1 升時應使用全流量連接。

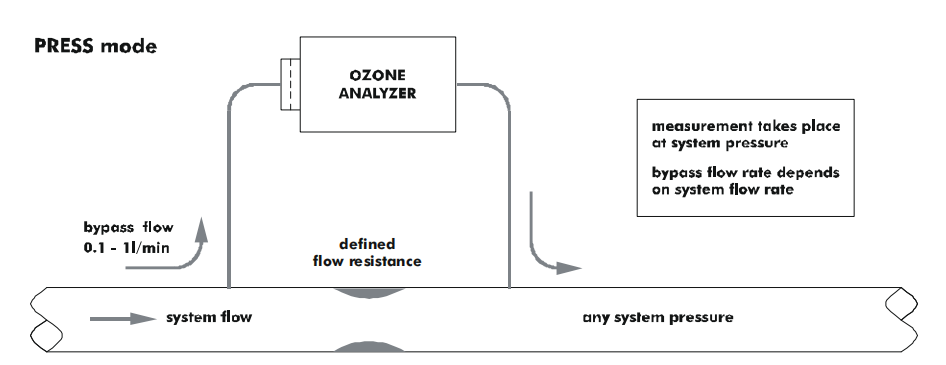

當系統低流速較高時，例如在每分鐘 1 到 10 升之間， 很好的解決方案是將臭氧分析儀旁路連接到臭氧管路中的小流阻。在這個流動阻力下的壓降應該在幾毫巴的數量級，以允許足夠的樣氣流過分析儀。

將分析儀連接到臭氧系統的兩種模式，全流式和旁通式，當然都需要配備有耐臭氧的內部壓力傳感器的分析儀。壓力傳感器的壓力范圍和由內部微處理器執行的壓力補償范圍必須與臭氧系統中實際可能出現的壓力范圍相匹配。我們提供的壓力范圍為 0.5-1.5 至 0.5-4.0 bar 絕對壓力。

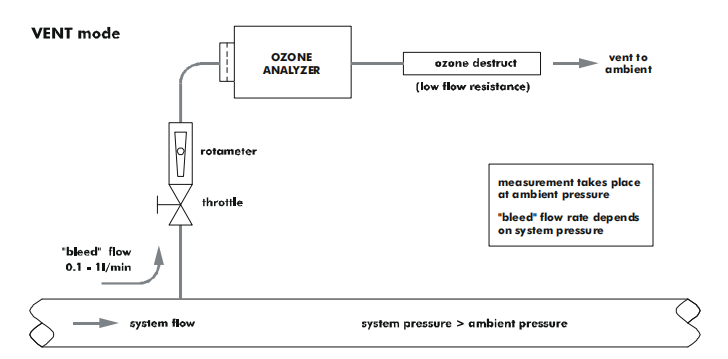

當臭氧系統中的流速足夠高以消耗一點臭氧氣體時，建議在排氣模式下連接臭氧分析儀，例如每分鐘 0.3 升，只供臭氧分析儀測量臭氧含量，然后在臭氧破壞中破壞臭氧。由于臭氧氣體通常處于高壓狀態，因此通常通過針閥和流量計進行排氣連接，以調節和監測通過分析儀的樣氣流速。在分析儀后面必須安裝臭氧催化劑或其他臭氧破壞劑。

市場上提供全流量臭氧分析儀，流量提高到每分鐘 5 或 15 升，配備 4" 管接頭。它們被稱為在線分析儀。

當然，實際上他們有一個內部旁路。缺點是僅內部比色皿不能通過過濾器保護免受污垢。在線分析儀僅限于使用非常干凈的臭氧氣體而沒有任何污垢的應用。
